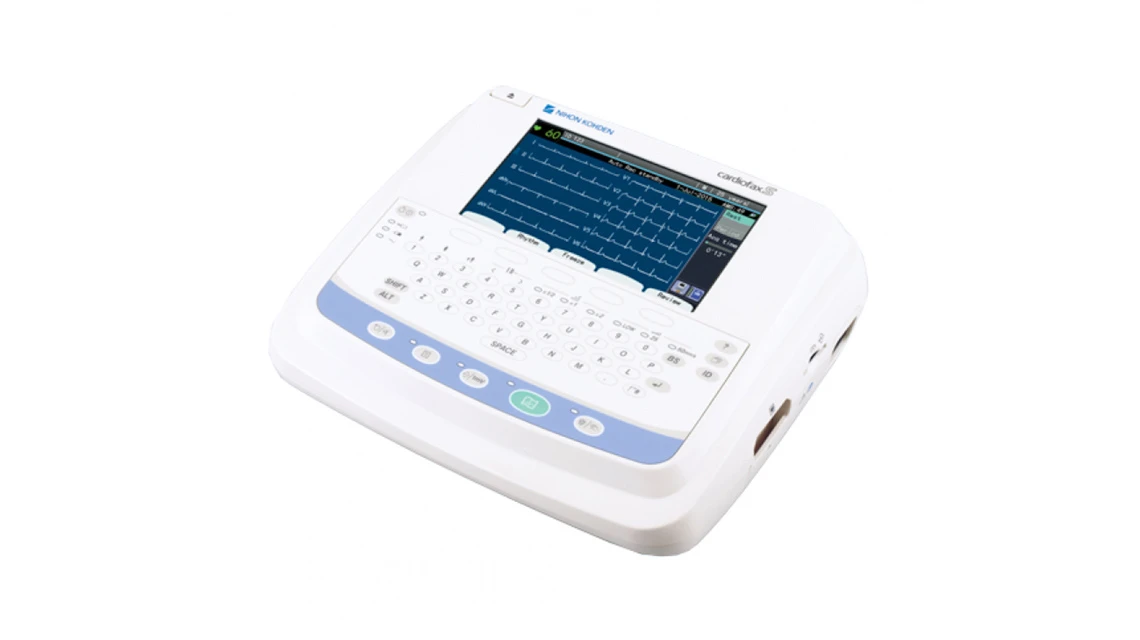

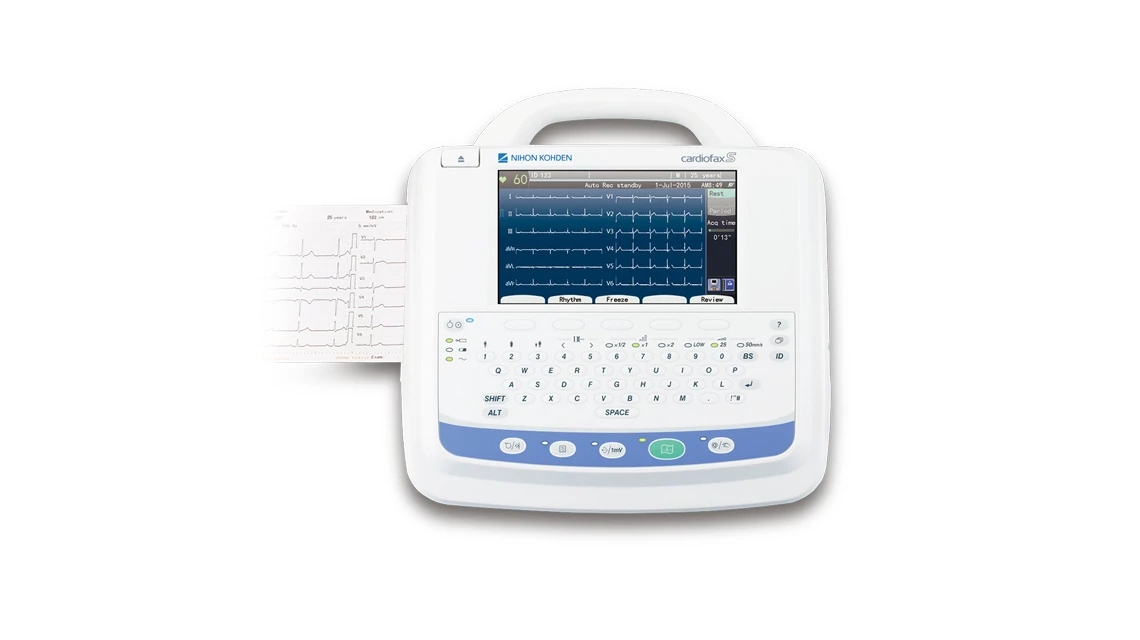

Электрокардиографы серии Nihon Kohden Cardiofax отличаются простотой эксплуатации и эффективностью рабочих процессов. Cardiofax S обеспечивает предоставление надежной информации для медицинского персонала. Его 7-дюймовый цветной дисплей с подсветкой позволяет просматривать все важные данные и кривую ЭКГ в 12 отведениях на одном экране.
Функция экранного руководства позволяет оптимально расположить электроды, тем самым поддерживая эффективный рабочий процесс. Cardiofax S поддерживает бумажные и безбумажные рабочие процессы — кардиограммы и результаты анализа можно передавать на ПК для просмотра.
Усовершенствованная программа интерпретации, программа анализа ECAPS 12C, обеспечивает быстрый, точный и надежный диагноз для пациентов. Она производит одновременную регистрацию и анализ ЭКГ в 12 отведениях с 200 заключениями и с активным шумоподавлением.
Особенности
Простота в эксплуатации- Удобный для просмотра цветной ЖК-дисплей: 7-дюймовый цветной ЖК-дисплей с подсветкой упрощает просмотр кривых и
- данных ЭКГ в 12 отведениях. Усовершенствованный пользовательский интерфейс с функцией подсказки на экране, сообщение об отсоединении электрода помогает избежать повторного тестирования, а функция справки показывает, какой электрод отсоединен.
- Простой ввод данных: оснащен буквенно-цифровыми клавишами для идентификации и легкого ввода информации о пациенте. Считыватель штрих-кода и считыватель магнитных карт позволяют быстро вводить информацию о пациенте.
- Простота в обращении: Благодаря легкой конструкции и встроенной ручке Cardiofax S отличается простотой переноски — без аккумулятора он весит 2,3 кг.
- Электронная запись: функция предварительного просмотра позволяет проверять формы сигналов и результаты анализа перед записью (6 каналов). В безбумажном режиме кардиограммы и результаты анализа могут быть переданы на ПК для просмотра.
- Простая передача данных: во внутренней памяти можно сохранить до 400 файлов ЭКГ. На карту памяти SD можно сохранить около 3000 файлов ЭКГ. Cardiofax S также имеет возможность передавать данные ЭКГ на ПК через локальную или беспроводную сеть.
- Высокоуровневый анализ ЭКГ в 12 отведениях: Cardiofax S включает новейшую программу интерпретации Nihon Kohden, программу анализа ECAPS 12C. Он обеспечивает одновременную регистрацию ЭКГ в 12 отведениях продолжительностью до 24 секунд и анализ примерно с 200 заключениями и 5 категориями оценок. ECAPS 12C также может находить типичные формы волны электрокардиограмм типа Brugada.
- Соответствие стандарту IEC60601-2-25:2011: Cardiofax S соответствует стандарту IEC60601-2-25:2011, который подтверждает высокую точность обработки сигналов (фильтрация переменного тока), измерения и анализа ЭКГ.
Примеры записи

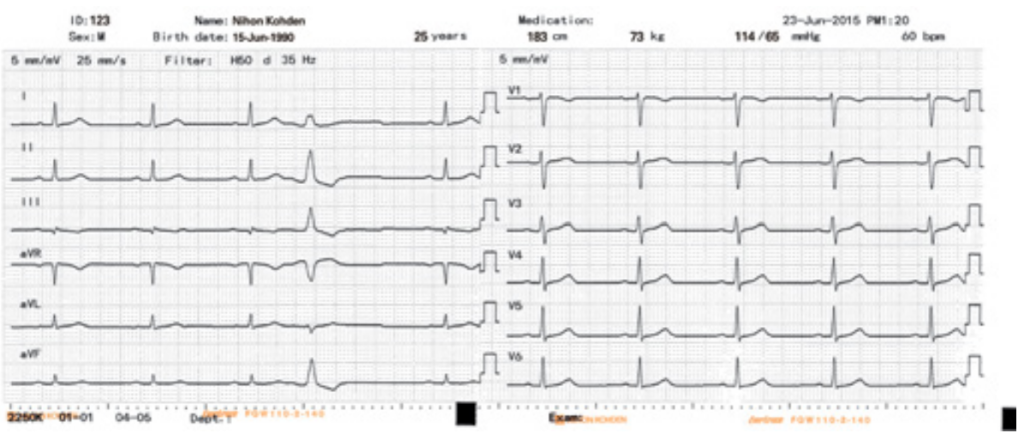

1. ЭКГ в 12 отведениях, 6 каналов

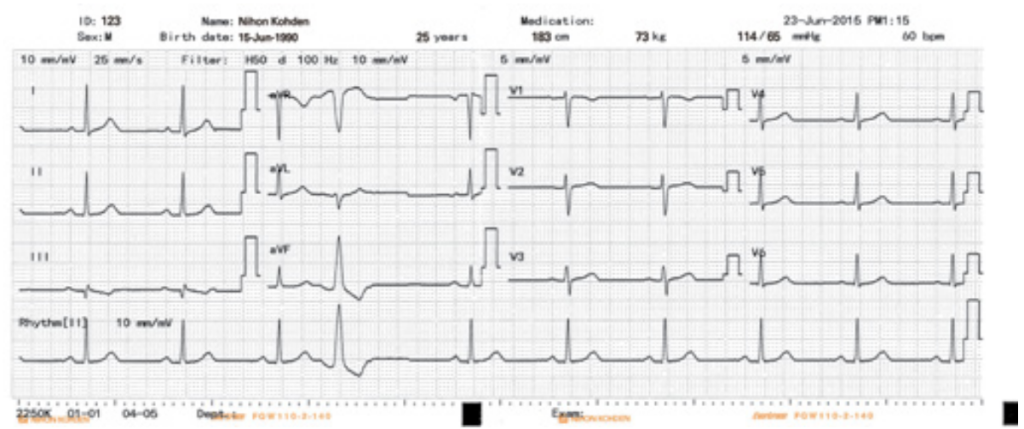

2. ЭКГ в 12 отведениях, 3 канала, 1 канал записи ритма

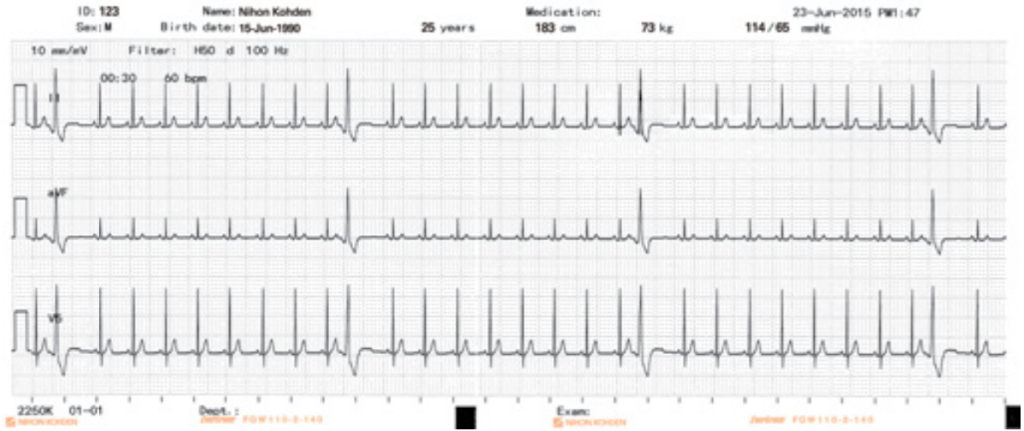

3. 3 канальная запись ритма
Спецификации
| Экран | |
| Размер экрана | 7" |
| Тип экрана | Цветной TFT LCD |
| Разрешение | 800 x 480 точек |
| Отображаемые данные |
Кривая ЭКГ в 12 отведениях, информация о пациенте, настройки записи, режим работы, частота сердечных сокращений, метка синхронизации QRS, сообщение об ошибке, отсоединение электрода, шум |
| Вход ЭКГ | |
| Входное сопротивление | ≥ 50 MΩ на 10 Hz |
| Защита от поляризации | ± 550 mV |
| Защита входного сигнала | Есть функция защиты от дефибрилляции |
|
Коэффициент подавления синфазного сигнала |
> 105 dB |
| Ток входной цепи | < 0.05 μA |
| Чувствительность | 10 мм/мВ ±2% |
| Внутренний шум | 10 мм/мВ ±2% |
| Помехи между каналами | ≤ -40 dB |
| Частотные характеристики | С частотой 10 Гц в качестве эталона, от 0,05 до 150 Гц (+0,4 дБ \/-3,0 дБ) |
| Частота дискретизации | 8000 образцов/с |
| Обработка данных | |
| Количество отведений | 12 |
| Входной канал | 1 канал |
| Частота дискретизации | 500 в сек, 1.25 μv/LSB |
| Реакция на минимальный сигнал | ≤ 20 μVp-p |
| Фильтр высоких частот | 75, 100, 150 Hz (-3 dB) |
| Сетевой фильтр | 50 / 60 Hz |
| ЭМГ фильтр | 25 / 35 Hz |
| Обмен данными | |
| SD карта, проводной LAN, безхпроводной LAN (адаптер ) |
| Запись | |
| Количество каналов записи | 3, 3+ритм, 6 |
| Принтер | |
| Способ печати | Термопечать |
| Разрешение печати | 200 dpi |
|
Разрешение сканирования |
1 мс |
| Скорость записи | 5, 10, 12.5, 25, 50 мм/с |
| Погрешность скорости записи |
≤ ±5% |
| Бумага для печати | 110 мм ширина, 30 м длина, Z-сложение |
| Данные | Кривая ЭКГ, ЧСС, название отведения, версия, дата и время, скорость бумаги, чувствительность, фильтр, информация о пациенте, рез-ты измерен, метки |
| Расширенная запись | Доступна |
| Анализ ЭКГ | |
| Название программы | ECAPS 12C |
| Возраст пациентов | взрослые, дети от 3 лет |
| Количество элементов | около 200 |
| Анализируемые параметры | 5 |
| Требования к питанию | |
| Напряжение | AC (100 - 240 В) ± 10% |
| Частота | 50 /60 Hz |
| Потребл. мощн. | ≤80 VA |
| Батарея | 12 V, 1950 mAh |
| Время работы от батареи |
60 мин (с полностью заряженной новойбатареей при температуре 20 °C, входной синусоидальный сигнал 1 мВ 10 Гц, скорость бумаги 25 мм/с) |
| Время заряда батареи | 8 часов |
| Интерфейсы | |
| USB A type USB1.1 | 2 |
| SD слот | 1 |
| LAN порт | 1 |
| Окружающая среда | |
| Условия эксплуатации |
Температура: от 5°C до 40°C Относительная влажность: от 25 % до 95 % (без конденсации) Атмосферное давление: от 700 гПа до 1060 гПа, высота над уровнем моря: < 3000 м Категория перенапряжения: II Степень загрязнения: 2 |
|
Условия транспортировки и хранения |
Температура: от -20°C до +65°Cот -20°C до +50°C (бумага для регистрации) от -20°C до 55°C (батарея аккумуляторная в течение одного месяца) от -20°C до +35°C (батарея аккумуляторная более одного месяца и до года) Относительная влажность: от 10 % до 95 % |
| Электромагнитная совместимость | |
| IEC 60601-1-2 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания». |
| Классификация правил техники безопасности | |
|
|
IEC 60601-1 «Изделия медицинские электрические. Часть 1. Общие требования безопасности с учетом основных функциональных характеристик». IEC 60601-2-25 «Изделия медицинские электрические. Часть 2-25. Частные требования безопасности с учетом основных функциональных характеристик к электрокардиографам». |
|
Тип защиты от поражения электрическим током: |
Класс I (питание от сети переменного тока) Оборудование с внутренним источником питания (батарея аккумуляторная) |
|
Степень защиты от поражения электрическим током: |
Рабочие детали типа CF с защитой от разряда дефибриллятора при использовании кабеля пациента |
|
Степень защиты от вредного воздействия воды: |
IPX0 (защита отсутствует) |
|
Прибор нельзя использовать в атмосфере, состоящей из смеси воздуха с легковоспламеняющимся анестезирующим газом, кислородом или оксидом азота. |
|
| Режим работы |
Непрерывная работа |
| Размеры и масса | |
| Размеры | Д×В×Ш: 285 мм × 102 мм × 298 мм ±10 % |
| Масса | 2,3 кг ±10 % (без батареи аккумуляторной и бумаги для регистрации) |
