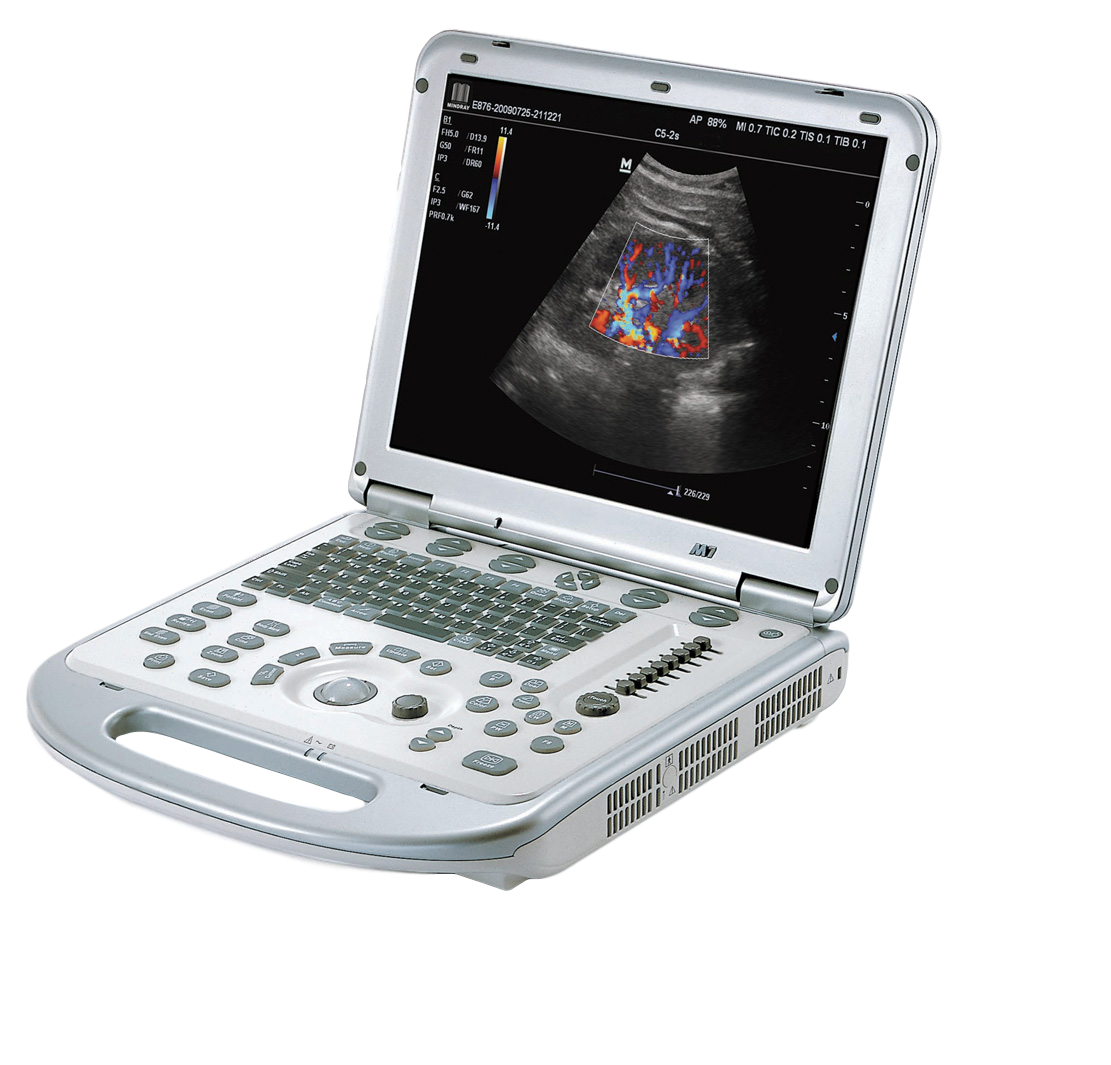

Mindray M7

Портативная переносная система цветной допплерографии  УЗИ-сканер Mindray M7 отличается самой высокой функциональностью. УЗ-сканер M7 оснащен специальным пакетом опций для кардиологических обследований и программным обеспечением для организации рабочего процесса. УЗИ-сканер Mindray M7 предполагает возможность 4D визуализации, отличается малыми размерами, что позволяет ему легко размешаться в небольших кабинетах и малогабаритных помещениях.

Оснащенная мобильной тележкой, обладающая качеством визуализации и функционалом сопоставимыми со стационарными ультразвуковыми сканерами, система M7 объединяет в себе мобильность, эффективность и высокую производительность. Другими словами, портативная система М7 позволит Вам проводить исследования также эффективно, как на стационарных ультразвуковых аппаратах.

Датчики созданы на основе технологии, запатентованной компанией Mindray, и обеспечивают увеличение пропускной способности изображения и эффективности передачи сигнала. Данная технология обеспечивает повышение чувствительности, увеличение пропускной способности, а также улучшение соотношения сигнал/шум

• Технология total-cut обеспечивает снижение уровня переходных помех, улучшает направленность, а также увеличивает латеральное разрешение
• Терморегулирование улучшает качество передачи акустического сигнала

Технические характеристики:

• 15-дюймовый жидкокристаллический дисплей высокого разрешения

• Платформа Windows XP

• Color — цветовое доплеровское картирование

• PW — импульсно-волновой допплер

• Power — энергетический допплер

• Транскраниальный допплер

• DirPower — направленный доплер, в т.ч. двунаправленный

• HPRF — импульсный доплер для высоких скоростей потока;

• Mindray M7 увеличивает контрастное разрешение без изменения пространственного разрешения;

• Фазово-инверсная гармоника

• Режим расширения апертуры линейных датчиков

• Режим увеличения пространственного разрешения картинки без изменения частоты кадров для линейных датчиков

• Встроенный жесткий диск емкостью 320 Гб

• Система накопления и хранения данных о пациентах

• USB-порт — 2 шт.

• Ethernet порт

• Порт S-Video (выход)

• Многоязычный интерфейс

• Один разъем для подключения датчика

• Аккумуляторная батарея

• Кейс на колесиках

• Электропитание: 100~240V AC, 50/60 Hz

• Размеры Mindray M7: 75 х 361 х 357 мм Высота 75 мм

• Вес: 6,5 кг (с аккумуляторами и блоком 4D Mindray M7)

Режимы применения:

• B-режим;

• M-режим;

• анатомический М-режим (Free Xros M);

• цветовое картирование (Color);

• энергетический и направленный допплер (Power и DirPower);

• импульсно-волновой допплер (PW);

• постоянно-волновой допплер (CW);

• трехмерная реконструкция картинок методом свободной руки (Smart 3D);

• получение трехмерных картинок с помощью объемного датчика (Static 3D);

• трехмерная картинка в режиме реального времени (4D);

• панорамная картинка iScape (panoramic imaging);

• тканевая допплерография TDI (Tissue Doppler imaging);

• цветной М-режим Color M (CM)

Описания функций

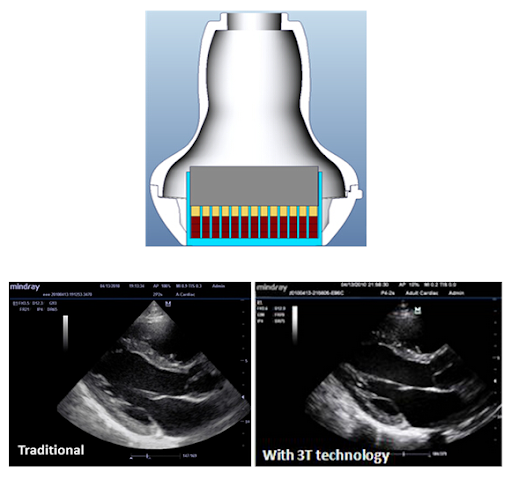

3T Технология производства датчиков

Запатентованная компанией Mindray технология датчиков, обеспечивающая расширение диапазона частот и повышение эффективности передачи изображений.

• Тройная структура согласующего слоя обеспечивает повышенную чувствительность, более широкий диапазон частот и улучшенное соотношение «сигнал/шум»

• Применение полностью разделенных кристаллов для снижения перекрестных помех, улучшения фокусировки и повышения поперечного разрешения.

• Терморегулирование для лучшей передачи звуковой волны

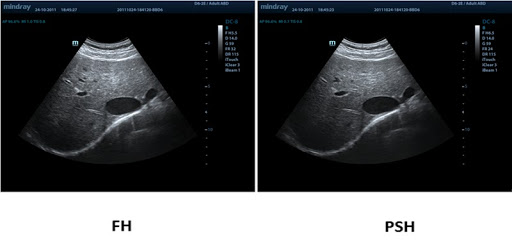

PSHI(гармоническая визуализация со сдвигом фазы)

Очищенная гармоническая визуализация для лучшего контрастного разрешения, что обеспечивает более четкие изображения с превосходным разрешением и меньшим уровнем шумов.

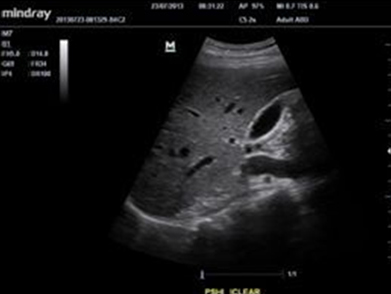

iClear

Улучшение качества изображения за счет автоматического определения характера ткани

• Более четкие контуры без разрывов

• Плавное и однородное отображение тканей

• Снижение зернистости в областях без эхосигналов

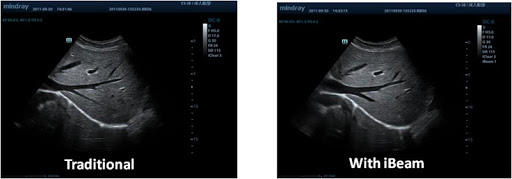

iBeam

С помощью этой функции можно соединить отдельные фрагменты, полученные под различными углами, в единое изображение, в результате чего достигается повышенное контрастное разрешение и улучшенная визуализация.

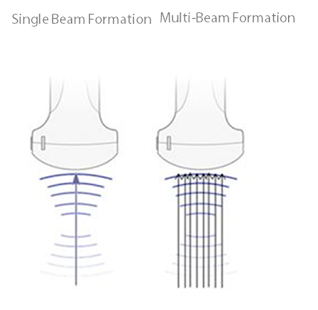

Многолучевое формирование

Увеличение скорости обработки сигнала от одного луча до восьми для получения превосходного разрешения по времени и более высокой частоты кадров.

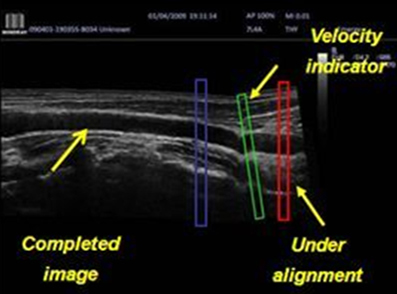

iScape (панорамная визуализация в реальном времени)

Детализированное и расширенное представление анатомической структуры посредством панорамной визуализации, дополненной индикатором скорости и функцией прямого или обратного сканирования. В результате процесс сканирования становится более легким, последовательным и управляемым.

ExFOV

Более подробная диагностическая информация становится доступной благодаря расширенному полю обзора для более полной визуализации анатомических структур на всех конвексных и линейных датчиках.

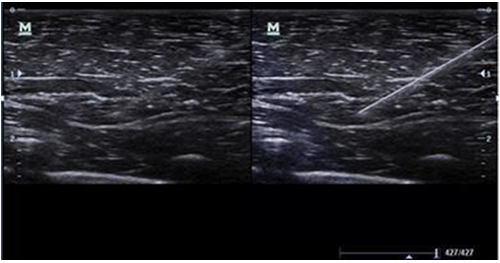

iNeedle

Инструмент для углубленной биопсии: обеспечивает регулирование отклонения УЗ-луча для улучшения видимость иглы, нервных волокон и мелких сосудов.

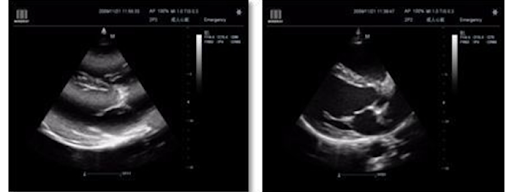

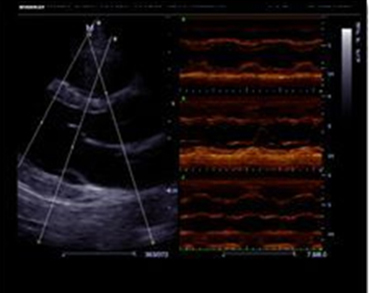

Free Xros M

Выполнение точных анатомических измерений посредством свободного размещения линий М-режима под любым углом. Повышение информативности исследования достигается с помощью одновременного использования до 3 линий М-режима.

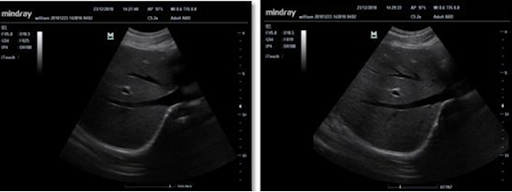

iTouch (автоматическая оптимизация изображения)

Быстрая автоматическая оптимизация изображения в режимах В, при цветном и импульсно-волновом допплере (PW) нажатием одной клавиши.

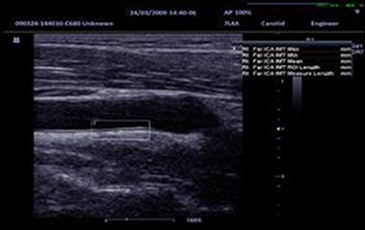

IMT (определение толщины комплекса интима-медиа)

Автоматическое измерение толщины передней и задней стенок, предоставляющее точную информацию о состоянии сонной артерии.

iStation

Уникальная система управления информацией о пациенте от компании Mindray позволяет эффективно интегрировать, просматривать, архивировать и извлекать данные о пациенте.

iZoom

Быстрое переключение в полноэкранный режим нажатием одной клавиши.

iStorage

Прямая передача изображений и отчетов на ПК по компьютерной сети.

iRoam

Решение для беспроводной передачи данных.

DICOM

Комплексное решение для передачи данных стандарта DICOM.

Эргономика

• Легкая портативная конструкция

• Специальная тележка для установки и транспортировки аппарата

• Перезаряжаемый аккумулятор обеспечивает возможность непрерывного сканирования

Датчики:

Конвексный датчик С5-2s, 1,5 - 6,0 МГц, рад. кривизны 51 мм

Микроконвексный датчик 6С2s, (5.0/6.5/8.0MHz), радиус кривизны - 15 мм

Линейный датчик Mindray 7L4S, (5.0/7.5/10.0MHz), апертура 36 мм

Секторный фазированный неонатальный датчик P12-4s, 3,5, - 13,5 МГц

Высокочастотный линейный датчик L14-6s, (8.0/10.0/12.0MHz), апертура 25 мм

Высокочастотный высокоплотный линейный датчик L14-6Ns, 3,5 - 16,0 МГц, апертура 38 мм, 192 элемента

Секторный фазированный датчик P4-2s, 1,3 - 4,7 МГц

Секторный фазированный педиатрический датчик P7-3s, 2,0 - 8,0 МГц

Секторный фазированный неонатальный датчик P12-4s, 3,5, - 13,5 МГц

Секторный фазированный чреспищеводный датчик P7-3, 1,9 - 8,2 МГц Срок поставки: 6 месяцев.
