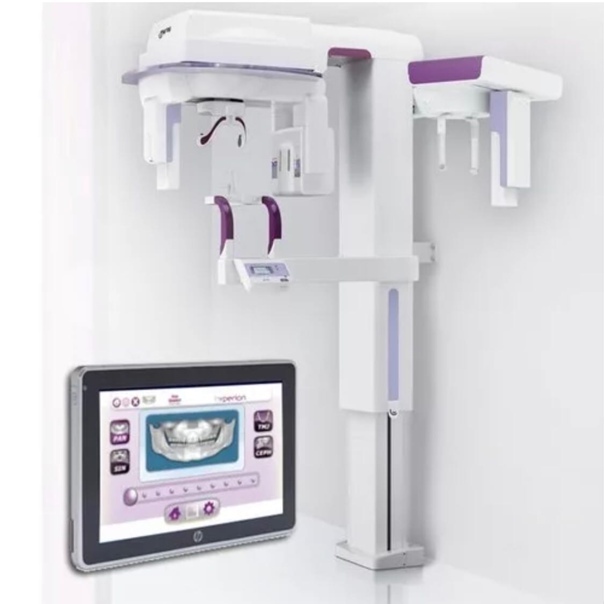

Дентальный цифровой 3D-томограф без цефалостата MyRay Hyperion X9 11x8 Ceph Titanium

• Hyperion является интегрированной множественной платформой, поэтому даже если вы возьмете аппарат для панорамной визуализации сегодня, вы можете модернизировать его до решения 3 в 1 в любое время в будущем.

Конфигуратор томографа Hyperion X9

• Возможность выбрать меньшее поле обзора при необходимости.
• В процессе лечения возникают различные диагностические потребности. Не всегда существует необходимость увидеть весь зубной ряд. Для облегчения диагностики в аппарате предусмотрен выбор нескольких областей сканирования FOV:
• hyperion-x9-fov
• hyperion-x9-fov
• Размер сканирования 13*11 см (опция)* пазухи, лор-диагностика, имплантация, при которой необходима оценка количества донорской костной ткани.
• 8*11 см общая картина зубного ряда, множественное одновременное введение имплантов
• 8*8 см уменьшенный диаметр, детская диагностика
• 5*11 см отдельная съемка верхней или нижней челюсти
• 5*8 см уменьшенный диаметр, детская диагностика
• 5*5 см введение единичных имплантов, оценка состояния отдельных зубов.
• Также это поле обзора крайне полезно для терапевтического лечения, определения эндодонтических процедур, удаления задних моляров.
• Регулировка размера поля обзора не только удобна, но и позволяет пациенту избежать дополнительного ненужного облучения.

Возможность выбора исследования 2-мя различными способами:

• 9 секунд (0,075 мкр) высокоточное, резкое изображение в HD качестве, в случае необходимости детализированного подробного исследования.
• 3,6 секунд высокое разрешение снимка со сниженной долей радиации.

12 панорамных программ:

• Стандартная/детская, с расширенной фокальной областью
• Ортогональная
• Полупанорама
• 1/3 и 2/3 зубного ряда
• Целенаправленная проекция с широкой фокальной областью
• Экспонирование прикусного устройства с 4 сегментами, ограниченное коронками, чтобы обнаружить кариес проксимальной поверхности зуба
• Более десяти ВНЧС проекций
• Верхнечелюстные пазухи

10 вариантов цефалометрических программ:

• Поперечно-боковая проекция
• Взрослая/детская
• Передне-задние, задне-передние проекции
• Задняя аксиальная проекция, включая проекцию Уотерса и обратную проекцию Тауна
• Запястье

Преимущества:

• 12 конфигураций
• Гибридная технология
• Быстрое обновление
• Перемещаемый датчик PAN/CEPH
• Автоматический выбор выделенных 2D и 3D (Запатентованных) датчиков
• Технология конусного луча 3D HD
• Диагностическая эффективность
• Полный FOV (поле зрения) до 11 см диаметром
• Ультра HiRes (75 мкм Voxel)
• Низкая доза рентгеновского облучения
• Расширенный вид изображения (патент заявлен)
• Динамический обзор
• Интеллектуальная коллимация

Перспективное планирование имплантации

• Вы можете определить точное положение имплантата непосредственно на 3D-модели с помощью специального программного обеспечения.
• Оценить остаточное количество костной ткани в окружающей анатомической структуре. Количественно оценить объем, необходимый для возможной верхнечелюстной пазухи.
• Возможность экспорта в файл STL формат модель костной ткани и имплантатов для последующего хирургического планирования лечения.
• hyperion-x9

Наводимое с помощью лазера положение

• Благодаря направляющим лазерам позиционирование пациента проходит быстро и точно. Все создано для того, чтобы сократить время на подготовку к обследованию.
• 4 направляющих лазера для 3D и 2D проекций
• 1 направляющий лазер для телерентгенографической проекции (Франкфуртская горизонталь)
• HYPERION X9 использует постоянный потенциал (90 кВ - DC) генератор, который также работает в импульсном режиме для 3D визуализации.
• Ненужные излучение сведены к минимуму, и в тоже время обеспечены точные рентгенографические результаты с превосходным разрешением 75 мкм воксельном.
• Жесткая система позиционирования с не менее чем 7-ю опорными точками, в том числе подбородка,регулируемая опора лба и сменный прикус блок, обеспечивает постоянную стабильность в ходе обследования, которая так необходима для обьемных снимков.
• Ничто не случиться когда правильная технология под рукой.
• Выделенные датчики с 14 растровыми изображениями для 2D отображение и Аморфных 16 битов
• Кремниевые датчики для 3D просмотров гарантируют самое острое из изображений благодаря определенного динамического диапазона для каждого отображения

Варианты MyRay Hyperion X9:

• Ортопантомограф HYPERION X9 (3d-ready) без цефалостата
• Ортопантомограф HYPERION X9 (3d-ready) с цефалостатом
• Томограф HYPERION X9 (орто + ЗD 8*11 см)
• Томограф HYPERION X9 (орто + ЗD 8*11 см + цефалостат). Дооснащение до 13*11 см
• Томограф HYPERION X9 (орто + ЗD 13*11 см)
• Томограф HYPERION X9 (орто + ЗD 13*11 см + цефалостат)

Технические характеристики:

• 3D детектор спецификация:
• Технология Детектор: аморфного кремния (а-Si)
• Метод преобразования рентгеновского: CSI (йодид цезия) Сцинтиллятор
• Размер изображения воксел: 75 мкм
• Динамический диапазон: 16 бит
• Серые оттенки: 65535
• Минимальная толщина среза: 0.075mm
• Формат набора данных: IryS собственностью и DICOM 3.0
• 11x8 FOV версия
• Поле зрения, диаметр х высота: 108x80mm
• Доступные размеры FOV (DXH):
• 11x13 - 11x8 - 8x8 - 11x5 - 8x5 - 5х5см
• Image набор данных, максимальный размер: 720MB
• 11x5 FOV версия
• Поле зрения, диаметр х высота: 108x50mm
• Доступные размеры FOV (DXH):
• 11x13 - 11x8 - 11x5 - 8x5 - 5х5см
• Image набор данных, максимальный размер: 450 МБ
• 2D детектор спецификация:
• Технология Детектор: CCD (прибор с зарядовой связью)
• Метод преобразования рентгеновского: CSI (йодид цезия) Сцинтиллятор
• Защита от прямого воздействия рентгеновского воздействия:
• ФОП (Оптоволокно Plate)
• Размер пикселя: 48 mu,m
• Динамический диапазон: 14-битный
• Серые оттенки: 16383
• Разрешение детектора: 10.4lp /мм
• Соотношение сигнал-шум: минимальный 74dB - типичный 86dB
• Первоначальный формат файла: TIFF, 16bit
• Разрешение изображения: более 5lp /мм
• Pan
• Высота Детектора: 146mm
• Пиксель изображения матрица, макс.: 1528x2797
• Файл изображения, максимальный размер: 8 Мб
• Ceph
• Высота Детектора: 220 мм
• Пиксель изображения матрица, макс.: 2291x3125
• Файл изображения, максимальный размер: 14 Мб
• X-Ray излучатель спецификация:
• Тип генератора: Постоянный потенциал (DC)
• Тип рентгеновское излучение: импульсный, квадратной формы импульсов
• Анодного напряжения: 60 - 90kV
• Анодного тока: 1 - 10 мА
• Диапазон времени экспозиции: 160 мс - 14s (масштаб R10)
• Фокусное измерение пятно, IEC 60336-1993: 0,5 мм
• Управление экспозицией: Автоматическая
• Управление экспозицией Способ:
• Морфология технология распознавания
• Компенсация поглощения позвоночника: Автоматическая
• мА и кВ картина модулируются в режиме реального времени при рентгеновской экспозиции
• Анодный ток и напряжение автоматического или ручного выбираемых с шагом 1, во всем диапазоне кВ
• Рабочий цикл при полной мощности (85 кВ, 10 мА): 1:20
• Неотъемлемой фильтрации на 85 кВ (. Мм экв Ал.): 3,2
• Рентгеновская экспозиция:
• Встроенный экранирования рентгеновских лучей за рецептора
• В соответствии с МЭК 60601-1-3
• X-Ray время экспозиции
• CB3D, Высокое разрешение: 3.6s
• CB3D, пик Разрешение: 9.0с
• Обзорный, взрослых: 9.3s
• Детский Зубы: 7.3s
• Детский Ceph Боковая: 3.4s
• Минимальное время сканирования CB3D: 18s
• Минимальное время для CB3D набора данных визуализации: 15s
• Типичные эффективная доза (ICRP 103)
• CB3D 11x8, Высокое разрешение: 33.5 mu,Sv
• CB3D 11x8, разрешение пиков: 78.6 mu,Sv
• Панорама: 6.7 mu,Sv
• Только Зубы: 4.3 mu,Sv
• Ceph боковой, скорость: 1.0 mu,Sv
• Размеры оборудования:
• Минимальные установочные размеры работы
• Ширина х Глубина: 1310x1520mm
• В том числе цеф (Ш х Г): 1830x1520mm
• Моторизированный колонка, регулируемая по высоте: 1610-2400mm
• Размеры в упаковке
• Ящик, не Ceph (В х Ш х Г): 1515x1750x670mm
• Опция Ceph, картон: 822x1430x580mm
• Масса, не Ceph: 170 кг - 375lbs
• Вес с teleradiographic руку: 190 кг - 419lbs
• Настенный или напольный поддержка, стоящая база доступны
• Удобный доступ для пациентов на инвалидной коляске
• Спецификация питания:
• Автоматическая адаптация для напряжения и частоты
• Напряжение: 115 - 240 В переменного тока, plusmn, 10%
• Частота: 50/60 Гц plusmn, 2 Гц
• Ток, номинальная временная пик поглощения:
• 7А при напряжении 240В, 15А при 115В
• Максимальный ток поглощения в режиме ожидания: 1A
